Diapragm tætning med flangeforbindelse

Introduktion af DiapRM-tætningen med flangeforbindelse- Model DS560.27: Den ultimative løsning til trykmåling i barske miljøer

Modellen DS560.27 Membranforsegling er udstyret med en flangeforbindelse, der giver mulighed for nem installation og integration i dine eksisterende processystemer. Dens robuste konstruktion og materialer af høj kvalitet sikrer langvarig ydeevne og holdbarhed, hvilket gør det til et ideelt valg til en lang række industrielle applikationer.

Den flush -membrandesign af Diapragm -tætningen med flangeforbindelse minimerer risikoen for medieopsamling og tilstopning, hvilket giver en ren og nøjagtig trykmåling. Denne funktion er især fordelagtig i applikationer, der involverer viskøse eller partikelbelastede medier, hvilket sikrer, at dine trykmålinger ikke kompromitteres af medieopbygning.

Som en betroet producent af membranforseglinger er vi forpligtet til at levere produkter af høj kvalitet og enestående kundeservice. Diapragm -tætningen med flangeforbindelse designet og fremstillet til at opfylde de strenge standarder for den industrielle sektor, hvilket sikrer pålidelighed og nøjagtighed i dine behov for trykmåling.

Uanset om du er i olie og gas, kemisk, kraftproduktion eller vandbehandlingsindustri, er DIAPRM-tætningen med flangeforbindelsesmodel DS560.27- din go-to-løsning til trykmåling i barske miljøer. Kontakt os i dag for at lære flere Kina Csherun -produkter og -tjenester.

Applikationer

● Aggressiv, meget viskøs, krystalliserende eller varme medier

● Processindustri

● Maskinbygning og automatisering

Særlige funktioner

● Flange med flush svejset membran

● Almindelige standarder og nominelle bredder Tilgængelig

● bred vifte af forskellige materialer og materielle kombinationer

Installationseksempel

Model DSS560 med direkte monteret trykmåler

Membranforseglingssystem

Membranforseglingssystemer er monteret på eksisterende forbindelser, der svejses til en rørledning, en procesreaktor eller en tank. En membran lavet af det passende materiale adskiller mediet fra måleinstrumentet. Det indre rum mellem membranen og måleinstrumentet er fuldstændigt fyldt med en systemfyldningsvæske.

Måleelement

Mediets tryk overføres via den elastiske membran til systemfyldningsvæsken og derefter videre til måleinstrumentet. En membranforsegling og dens komponenter matches perfekt til hinanden for at sikre en pålidelig måling.

Monteringstype

Montering af membranforseglingen til måleinstrumenterne kan foretages via en direkte forbindelse til høje temperaturer via et køleelement eller via en fleksibel kapillær.

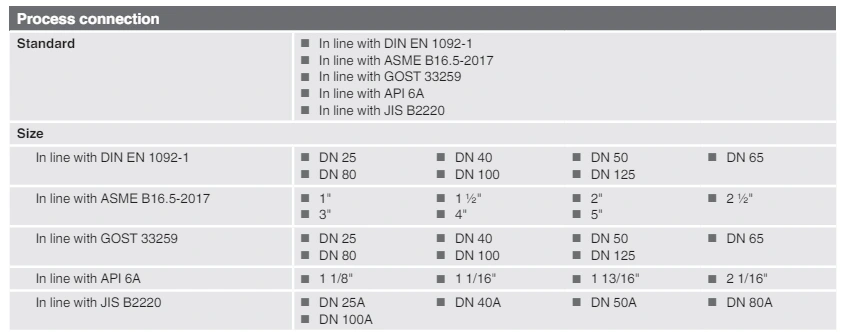

Specifikationer

Andre procesforbindelser på anmodning

Yderligere materialer til specielle processtemperaturer på anmodning.

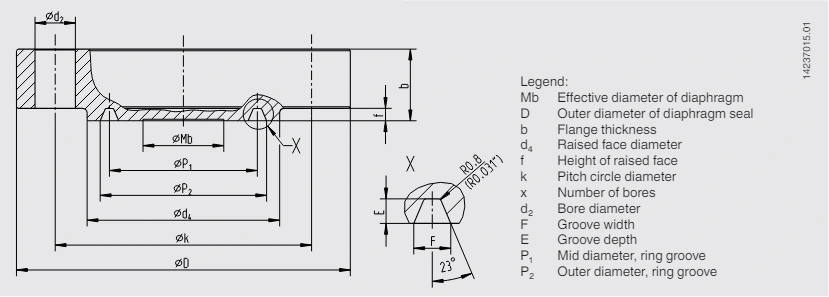

Dimensioner i mm [i]

Flangeforbindelse i tråd med DIN EN 1092-1, form B

Yderligere dimensioner og højere nominelle pres på anmodning

Dimensioner i mm [i]

Flangeforbindelse i tråd med ASME B16.5-2017, RF

Flangeforbindelse i tråd med GOST 33259, type B

Yderligere dimensioner og højere nominelle pres på anmodning

Flangeforbindelse i tråd med API 6A, ring-joint rille

Yderligere dimensioner og højere nominelle pres på anmodning

Flangeforbindelse i tråd med Jis B 2220, RF

Yderligere dimensioner og højere nominelle pres på anmodning

Membranforsegling:

Membranforseglingsmodel / procesforbindelse (standard, flangestørrelse, nominelt tryk, forseglingsflade) / materialekombination (overkrop af membranforsegling, våte dele) / niveau af renlighed af vådede dele / oprindelse af våte dele / design pr. NACE / forbindelse til måleinstrumentet / certifikat / skylle ring

Membranforseglingssystem:

Membranforseglingsmodel / trykmålingsinstrumentmodel (pr. Datablad) / montering (direkte montering, køleelement, kapillær) / materialekombination (overkrop af membranforsegling, vådede dele) / min. og max. Processetemperatur / min. og max. Omgivelsestemperatur / vakuumtjeneste / system Fyld væske / certifikater / højdeforskel / niveau af renhed af befugtede dele / oprindelse af befugtede dele / design pr. NACE / membranforsegling til montering til zone 0 / instrumentmonteringsbeslag / procesforbindelse (standard, flangestørrelse, nominelt tryk, forsegling af ansigt) / flushing ringing
