Indledning
Trykmålere er essentielle instrumenter til at overvåge og kontrollere forskellige processer i industrier såsom kemisk, petrokemisk, olie & gas og vandbehandling. Detrykmåler bevægelseer kernemekanismen, der omsætter det påførte tryk til en læsbar måling på skiven. At forstå, hvordan disse bevægelser fungerer, kan hjælpe med at forhindre fejl, øge sikkerheden og forbedre driftseffektiviteten.
Grundlæggende princip for trykmålerbevægelse

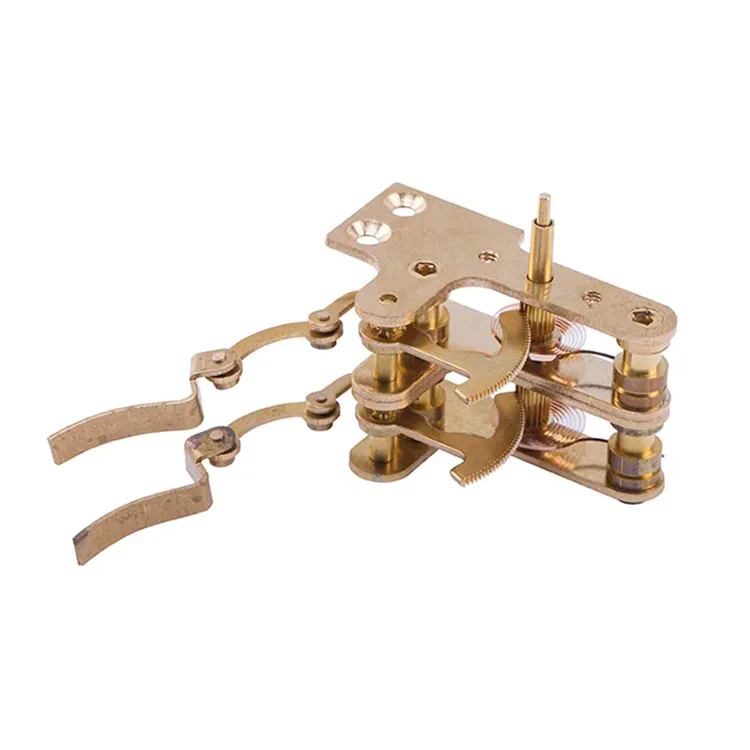

Det grundlæggende princip for en trykmålerbevægelse bygger på at konvertere tryk til mekanisk bevægelse. Når væsketrykket kommer ind i måleren, virker det på et føleelement, der flytter en viser på en kalibreret skala. Denne konvertering giver operatørerne mulighed for at fortolke trykket nøjagtigt.
Nøglekomponenter:
- Sensorelement:Den del, der reagerer på tryk, ændrer sig. Almindelige typer omfatter Bourdon-rør, membraner og bælge.
- Sammenkoblingsmekanisme:Overfører bevægelse fra føleelementet til markøren.
- Peger og skive:Viser det målte tryk for nem aflæsning.
- Bevægelsesboliger:Beskytter den indre mekanisme mod miljøskader.
Sådan overføres bevægelse:
Typisk forstærkes bevægelsen af føleelementet gennem en mekanisk forbindelse, ofte gear og håndtag, som roterer viseren proportionalt med det påførte tryk. Dette sikrer præcision selv ved lave eller svingende tryk.
Typer af trykmålerbevægelser
Trykmålerens bevægelser varierer afhængigt af design og anvendelseskrav. Valg af den rigtige type er afgørende for nøjagtig og pålidelig måling.
| Bevægelsestype | Mekanisme | Anvendelse |
|---|---|---|
| Bourdon Tube Movement | Buet rør retter sig ud under tryk og flytter markøren. | Industrielle applikationer, damp, gas og hydrauliske systemer. |
| Diafragma bevægelse | Tynd fleksibel membran deformeres under tryk. | Lavtryksmåling, ætsende væsker, vakuumsystemer. |
| Bælgebevægelse | Udvidelig og sammentrækbar bælge overfører bevægelse til viseren. | Højpræcisionsmåling, laboratorieinstrumenter. |
| Kapsel bevægelse | To membraner svejset sammen, følsomme over for lave tryk. | Medicinske, HVAC og pneumatiske systemer. |
Almindelige problemer og fejlfinding
Selv de mest robuste trykmålerbevægelser kan stå over for udfordringer. Genkendelse af almindelige problemer giver rettidig vedligeholdelse og sikrer målenøjagtighed.
Typiske problemer:
- Sticking pointer:Forårsaget af snavs, korrosion eller mekanisk slid. Løsning: Rengør og smør bevægelsen.
- Upræcise læsninger:Kan skyldes overtryk, træthed i følerelementet eller løse koblinger. Løsning: Genkalibrer eller udskift slidte komponenter.
- Lækage:Opstår ved samlinger eller membrantætninger. Løsning: Efterse og udskift tætningerne omgående.
- Vibrationseffekter:Kan forårsage markørflimmer. Løsning: Brug en væskefyldt kasse eller vibrationsbestandig montering.
Tips til installation og vedligeholdelse
Korrekt installation og rutinemæssig vedligeholdelse forlænger levetiden af en trykmålerbevægelse. Følg disse bedste fremgangsmåder:
- Installer måleren på et vibrationsfrit sted, når det er muligt.
- Sørg for, at målerens orientering stemmer overens med producentens anbefalinger.
- Beskyt måleren mod ekstreme temperaturer og korrosive miljøer.
- Kalibrer jævnligt måleren ved hjælp af certificerede instrumenter.
- Kontroller og smør de mekaniske led med jævne mellemrum.
- Udskift slidte eller beskadigede komponenter omgående for at forhindre fejl.
Ofte stillede spørgsmål
- Q: Kan trykmålere arbejde med ætsende væsker?
- A: Ja, ved at bruge membran- eller bælgbevægelser med korrosionsbestandige materialer såsom rustfrit stål.
- Q: Hvor ofte skal en trykmåler kalibreres?
- Sv: Kalibrering anbefales mindst én gang om året eller oftere i kritiske processer.
- Q: Hvad er forskellen mellem Bourdon-rør- og membranbevægelser?
- A: Bourdon-rør er velegnede til højere tryk og industrielle applikationer, mens membraner er bedre til lavtryks-, følsomme eller korrosive miljøer.
- Q: Hvordan undgår jeg skader på grund af overtryk?
- A: Brug overtryksventiler, snubbere, eller vælg en måler, der er klassificeret over dit maksimale systemtryk.
Konklusion
Driften af entrykmåler bevægelseer et fascinerende samspil mellem mekanisk præcision og materialevidenskab. Ved at forstå de forskellige typer bevægelser, almindelige problemer og korrekt vedligeholdelsespraksis kan du sikre pålidelig trykmåling i dine applikationer.CSHERUNgiver trykmålerbevægelser af høj kvalitet designet til holdbarhed og nøjagtighed, skræddersyet til industri- og laboratoriebehov. For at udforske vores sortiment og rådføre dig med vores specialister, venligstkontakt os.
