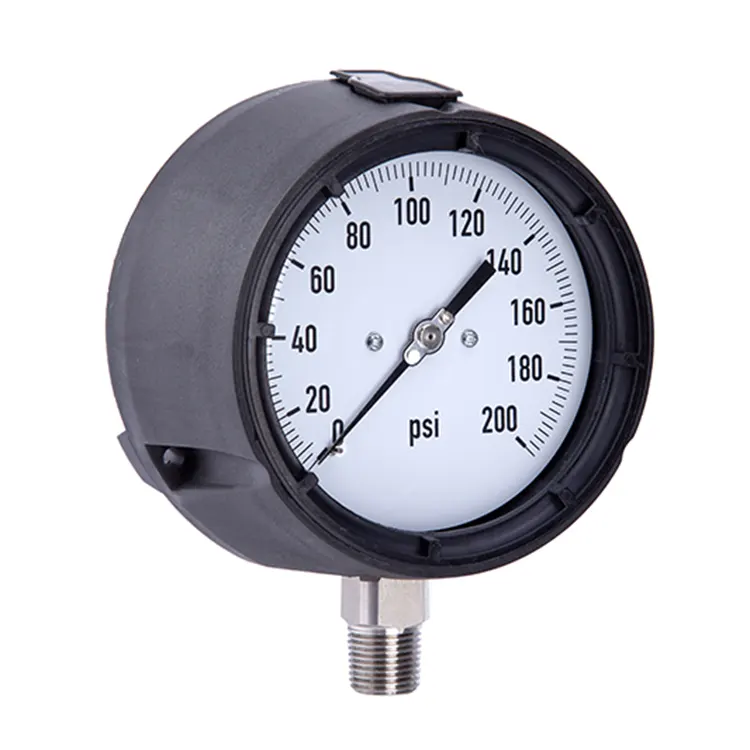

Bourdon Tube Pressure Gauge er et almindeligt anvendt mekanisk trykmålerinstrument.
1. Hovedkomponenter er:
Bourdon-rør: Bourdon-rør er kernekomponenten i trykmåleren. Det er et hult metalrør bøjet til en bueform, og dets tværsnit er normalt oblate eller elliptisk. Den ene ende er lukket (kaldet den frie ende), og den anden ende er svejset til en fast understøtning (kaldet den faste ende, dvs. indgangsenden af det målte tryk). Når mediet af det målte tryk kommer ind i det indre hulrum af Bourdon-røret, har Bourdon-rørets elliptiske tværsnit en tendens til at blive rundt under påvirkning af mediumtrykket, hvorved der frembringes en udadrettet ekspansionsdeformation, hvilket forårsager den frie ende af Bourdon-rør til at forskyde.
Geartransmissionsforstærkningsmekanisme: Denne mekanisme består af en trækstang, et sektorgear, et centergear osv., som bruges til at forstærke forskydningen af den frie ende af Bourdon-røret og overføre det til viseren.
Viser og skive: Viseren drives af det koaksiale midtergear, og værdien af det målte tryk (overtryk) er angivet på skiven.
Hus: Det bruges til at beskytte de indvendige komponenter i trykmåleren og har en vis grad af tætning.
2. Arbejdsprincip
Når mediet af det målte tryk kommer ind i Bourdonrørets indre hulrum gennem rørsamlingen, deformeres Bourdonrøret under påvirkning af mediumtrykket, og dets frie ende forskydes. Denne forskydning overføres til ventilatorgearet gennem trækstangen, og ventilatorgearet driver det centrale gear til at rotere. Viseren drives af det koaksiale centrale gear, der angiver værdien af det målte tryk på skiven. Størrelsen af pointerrotationsvinklen er proportional med forskydningen af den frie ende af Bourdon-røret, det vil sige, den er proportional med størrelsen af det målte mediumtryk.
3. Forholdsregler ved brug
Bourdon Tube Pressure Gauge skal bruges med pakken intakt og kalibreret inden for garantiperioden.
Den ydre skal og glasdækslet på trykmåleren skal være godt forseglet, og ventilen, trykrørledningen og forbindelsen skal være lækagefri.
Trykmåleren skal placeres lodret, og trykket bør ikke overstige 3/4 af den øvre grænse for trykmåleren, når der måles konstant tryk; den bør ikke overstige 2/3 af trykmålerens øvre grænse ved måling af pulserende og stødtryk.
Når det målte medium har en ætsende effekt på trykmålerens dele, skal der installeres en isolationsbeholder fyldt med neutral væske.
Bourdon-rørtrykmåleren bør inspiceres og repareres regelmæssigt for at sikre dens målenøjagtighed og pålidelighed.
